Statik-Programm ProStab – Version 9.5.9

ProStab ist ein Programm zur Berechnung ebener u. räumlicher Stabtragwerke und löst Probleme aus den Bereichen Statik, Stabilität und. Dynamik
Das Programm wird seit vielen Jahren für den Einsatz in der Lehre entwickelt,
ProStab ist jedoch auch praxiserprobt.

Für Studierende und Lehrende des Bauwesens kann ProStab im Rahmen von Lehre und Forschung für einen geringen Obulus, genutzt werden.
Die genaue Regelung finden Sie im Downloadbereich.

ProStab bietet in vielen Punkten mehr als die gängigen Statikprogramme der Praxis (Knotenschnittbilder, Knickfiguren für mehrere Eigenwerte, diverse Einflußlinien, Momenten-(Ver)Krümmungs-Beziehungen usw.).

ProStab ist vorwiegend ein Statik-Programm, Spannungsnachweise und Bemessungen sind teilweise noch unvollständig, sie werden jedoch kontinuierlich ergänzt.







    Leistungsumfang des Programms
Mit dem Programm können 2D- und 3D -System nach
           Theorie I. und II. Ordnung (Th.III. O. alsTestversion)
mit den folgenden Möglichkeiten berechnet werden:

   Behandlung aller gängigen Last- und Zwangeinwirkungen
   Berücksichtigung von N-, Q-, M-Verformungen,

    Berücksichtigung/Unterdrückung der N- u. Q- Verfomungen
    für einzeln ausgewählte oder für alle Stäbe,
   Lastfallsuperposition, Max/Min-Bildungen und Grenzlinien,
   Stabausfall bei Zug/Druck  (Teststadium und nur für Th.I.O.)
   elastische Bettung (Quer-,  Längs- und Dreh-Bettung),

  Eigenwerte u. Eigenformen für Knick- u. Schwingungsprobleme,
     die Berechnung kann nach verschiedenen Methoden erfolgen,
     es können auch höhere Eigenwerte berechnet werden;

   Theorie II. Ordnung (für Druck und wahlweise für Zug)
     - exakte Rechnung nach Th.II.O. durch Iteration der N-Kräfte für einen LF
     - (gute) Näherungsrechnung mit Möglichk. der LF-Superposition,
     - Berücksichtigung von Vorverformungen
j o, wo,

   Einflusslinien (z.Zt. nur für ebene Systeme)
     mit Animation und Auswertung eines Lastenzuges,
   Animation der 3D-Systeme und der Biegelinien,
   Darstellung von Knotenschnittbildern,
   Darstellung von M-Kappa-Beziehungen,
   Spannungsnachweise (für 2D/3D-Systeme)
     Stahlbetonbemessung für 2D-Systeme

   Tools zur Berechnung von Stahlbetonquerschnitten:
     Bemessung, Tragfähigkeitsnachweis, Dehnungsnachweis,
     Steifigkeitsermittlung für Rechteck-, Plattenbalken- und Kreisquerschnitte.


   sowie diverse Extras,
     z.B. Nachweis beliebiger Querschnitte im Zustand II



   Download und Programmversionen
      Vorbemerkung

      ProStab wurde über einen Zeitraum von mehr als 10 Jahren für

Studierende und Lehrende des Bauwesens völlig kostenlos zur Verfügung gestellt.
     Leider wurde die kostenlose Version auch wiederholt für gewerbsmäßige
     Zwecke aus dem Internet abgerufen und genutzt, daher muss ich die Modalitäten
     der Nutzung ändern, zumal die ständige Pflege des Programms und die
     Bereitstellung im Internet immer mehr Kosten verursacht.



Demo-Version


Senden Sie mir bitte eine Email mit Namen und Anschrift, dann erhalten Sie eine
      zeitlich begrenzte Demo-Version.




ProStab für Hochschulen

      Einzelne Studierende können für 15 € / Jahr das Programm nutzen.
      Hierzu benötige ich per Email (siehe unten)
      - den Namen des Studenten bzw. der Studentin,
      - Anschrift und Email-Adresse sowie
      - den Namen der Hochschule und des Fachbereichs.
      Der Name der Studierenden wird in die Kopfleiste der Ergebnisseiten
      eingetragen (als kleiner Kopierschutz).

      Für den 3-fachen Jahrespreis können Studierende eine unbefristete
      Studenten-Lizenz erhalten. Eine geldwerte Nutzung ist ausgeschlossen.
      Dies wird auf den Ergebnisseiten seitlich vermerkt.

      Für den 20-fachen Einzeljahrespreis kann eine Hochschule eine
      Campuslizenz erwerben. Das Programm darf dann innerhalb der Hochschule
      kopiert und verteilt werden.
      Die Hochschule soll aber eine Person benennen, die sich um die Verteilung
      des Programms innerhalb der Hochschule kümmert.

      Alle erzielten Erlöse dienen der Weiterentwicklung von ProStab, so ist z.B.
      eine Version für den PocketPC angedacht.


      ProStab für sonstige Interessenten

      Andere Interessenten können die im Internet verfügbare Demo-Version testen.
      Bei Bedarf kann auch eine zeitlich begrenzte Vollversion für einen etwas
      längeren Zeitraum zur Verfügung gestellt werden..

      Praxisversion:     Anfrage


>  Download <prostab.zip>

      Im Moment ist ein Download nicht möglich.
      Senden Sie mir bitte eine E-Mail mit Namen und Anschrift,
      dann erhalten Sie eine zeitlich begrenzte Demo-Version.
      Installationshinweise:
      Eine besondere Installationsroutine wird nicht benötigt.
      Nach dem Download entpacken Sie die Datei ProStab.zip .
      In dem dann sichtbaren Ordner ProStab befindet sich die
      Datei Lies_mich.txt, dort steht alles weitere.
      Bei Problemen schicken Sie mir einfach eine Mail.

      Weiterentwicklung
      ProStab wird bei Bedarf weiterentwickelt.
      Hinweise, Kritiken und Anregungen sind deshalb erwünscht

      meine  Email-Adr:       Ernst.Sauer@kabelmail.de





    Beispiele

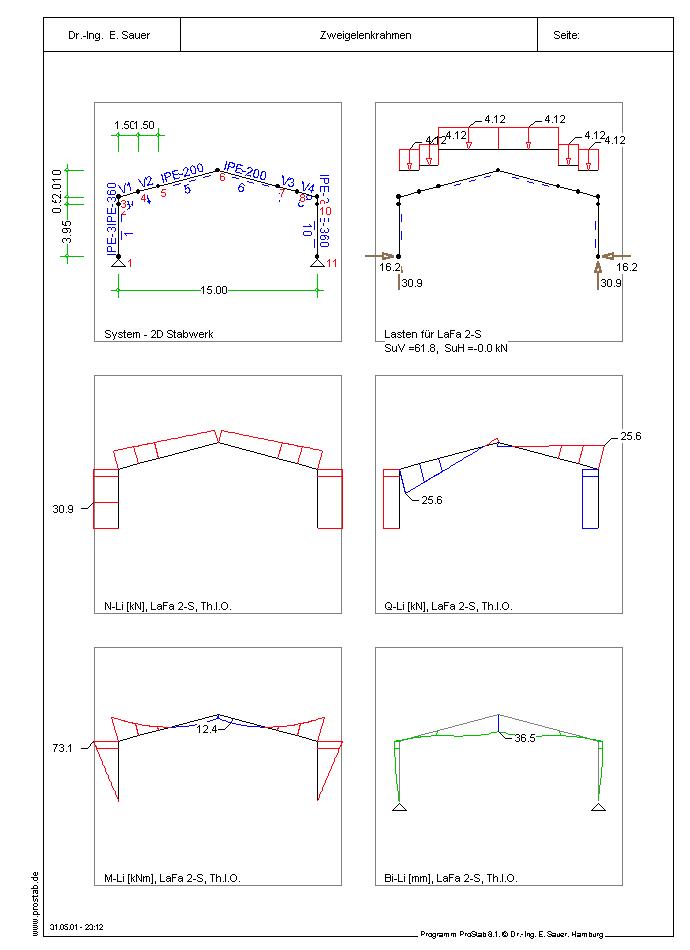

Darstellung von Zustandslinien und Knotenschnittbildern
  Zustandslinien
  Knotenschnittbilder

Einflusslinien
  Einflusslinie aufstellen

  Einflusslinie auswerten

Stabilitätsprobleme
  Eigenwerte, Eigenformen (Knickfiguren, Schwingungsformen)
  Determinanten-Kriterium zur Ermittlung der kleinsten Knicklast
  Verformungs  -Kriterium zur Ermittlung der kleinsten Knicklast
  ein Stabilitätsproblem aus dem 3D-Bereich

Sonstiges
  Momenten-(Ver)Krümmungs-Beziehung
  ProStab-Rechner

Beispiele für Trägerrost- und 3D-Systeme werden noch ergänzt

Beispiele für dynamische Einwirkungen finden Sie in dem Ordner:
.../ProStab/Beispiele/Dynamik
Diese Beispiele können Sie mit ProStab öffnen und testen.

Hinweis:
Aus Zeitgründen können bei einer Programmänderung nicht immer alle
im Ordner   .../ProStab/Beispiele  vorhandenen Beispiele getestet werden,
sollte ein Beispiel nicht laufen, so schicken Sie mir eine Mail.

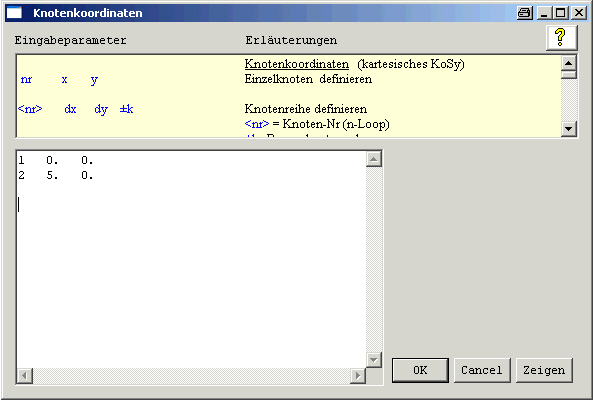

   Grundsätzliche Eingabeform bei ProStab

Im gelb hinterlegten Feld finden Sie die Erläuterungen, die Sie für die Eingaben in das weisse Editierfeld benötigen Mit dem Infoknopf können Sie weitere Eingabehilfen aufrufen.
Erläuterungen für besondere <Begriffe> können durch einen Doppelklick
auf den Begriff (hier z.B. den Loop <nr> (Schleife)) aufgerufen werden.




 ¨  Interessantes für Bauingenieure


          Querverweise:

                Liste mit Querverweisen
                für Beton, Stahl, Holz, Mauerwerk, ....

                Eine anschauliche "Eigenform"
                Warten Sie, bis der kleine Film geladen ist
                und betätigen Sie danach den Recorder.

          Newsgroups:
               de.sci.ing.misc    (deutsch)
               sci.engr.civil       (englisch)



 ¨  Textfeld für Ihre Anfragen und Mitteilungen







Vergessen Sie bitte nicht (bei Bedarf) Ihre AnschrifteMail-Adresse
oder
Telefon-Nr . anzugeben.
